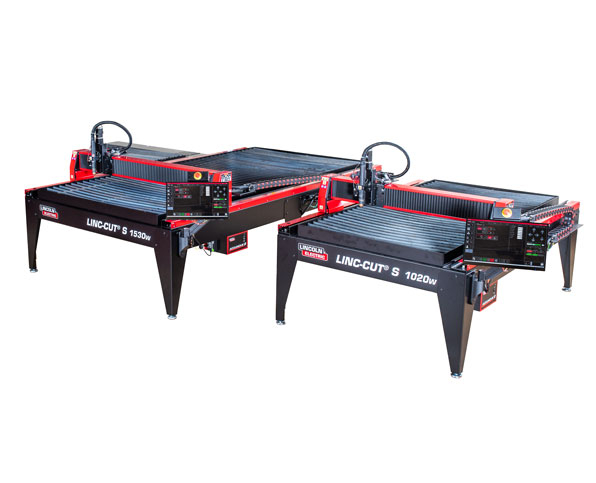

TAGLIO PLASMA LINCOLN LINC-CUT S 1020w & 1530w

AUMENTA LA TUA REATTIVITA' E CREATIVITA'

Il design plug-and-play del sistema LINC-CUT S con banco ad acqua semplifica il montaggio, l’installazione e l’avvio della macchina, che possono essere completati entro poche ore dalla consegna. Facile da installare, l’ampia interfaccia touchscreen consente un’impostazione intuitiva dei parametri consentendo di iniziare rapidamente il processo di produzione. LINCOLN ELECTRIC offre il supporto di un unico produttore e contatti di riferimento in Europa, in caso di necessità durante anni di funzionamento affidabile della produzione di un LINC-CUT S con banco ad acqua

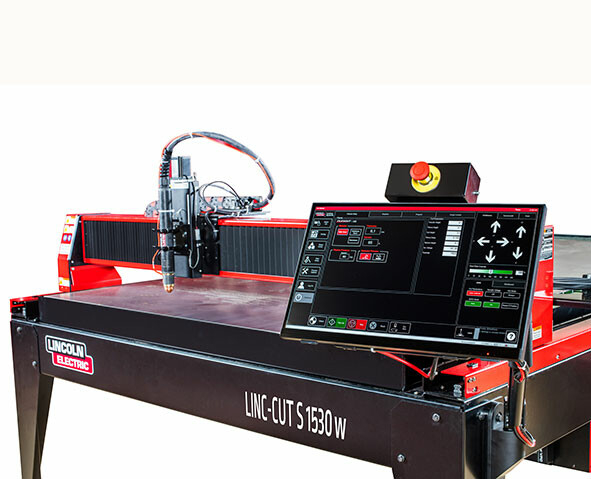

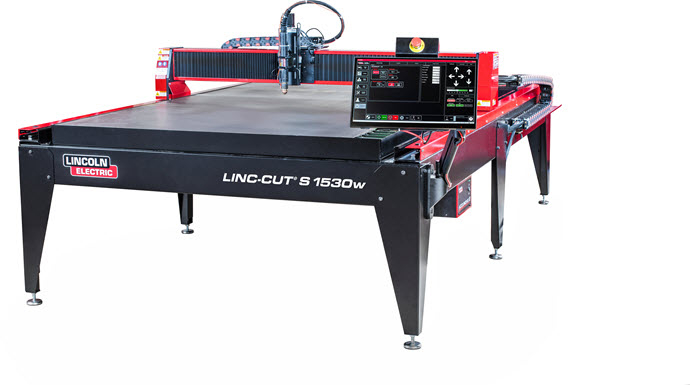

Il concetto LINC-CUT S 1530w si basa su una configurazione rapida e semplice.

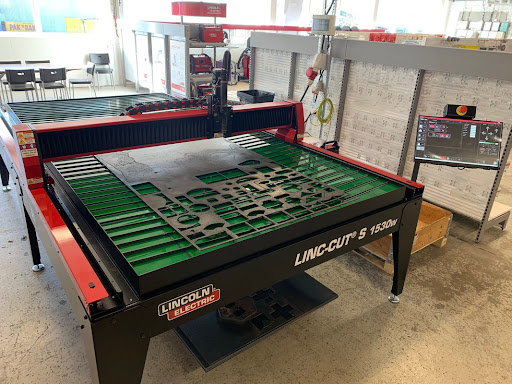

Il telaio della macchina è costituito da una robusta tavola con acqua mista a liquido, permette di catturare la polvere rilasciata durante il taglio.

SISTEMA TAGLIO PLASMA

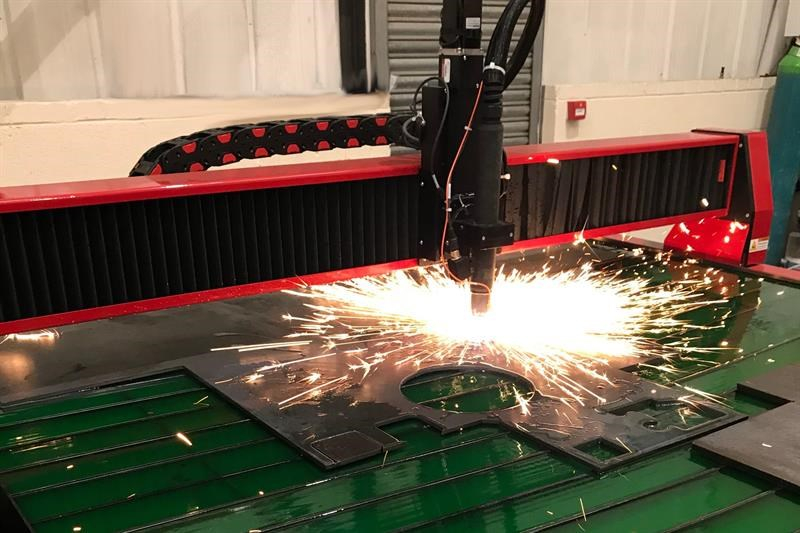

Il LINC-CUT S con il banco ad acqua è adatto per una vasta gamma di applicazioni di taglio plasma e taglia acciaio da 1 a 25 mm.

I bassi costi di esercizio sono assicurati da una lunga durata delle parti soggette ad usura, elevate velocità di taglio e tagli praticamente senza bava riducono la necessità di molatura.

Macchina con cantiere utile 1000 x 2000 mm. o 1500 x 3000 mm.

Il LINC-CUT è un sistema moderno e di elevata qualità con un ingombro ridotto per le officine più piccole e convince con dati impressionanti delle prestazioni.

Il LINC-CUT è costruito in EUROPA. Tutti i componenti integrati nel LINC-CUT sono prodotti esclusivamente dalla stessa LINCOLN ELECTRIC e sono quindi perfettamente compatibili tra loro. Non importa se si tratta del controllo ACCUMOVE, del FLEXCUT 125A o TOMAHAWK 1538 e del corpo macchina con cuscinetti lineari per gli assi X, Y e Z, tutto funziona in sinergia, in modo coordinato – per risultati perfetti.

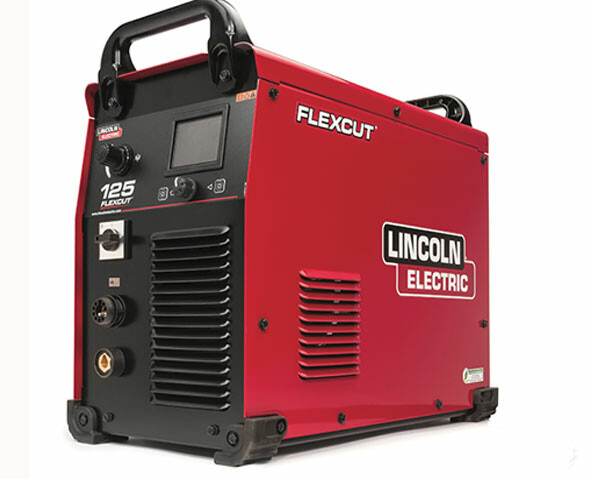

Il LINC-CUT S viene fornito di serie con il generatore taglio plasma FLEXCUT 125A o TOMAHAWK 1538 Il Flexcut 125 può sfondare in piena lamiera acciaio al carbonio fino a 25 mm di spessore.

A titolo di esempio taglia l’acciaio al carbonio spessore 10 mm ad una velocità di 2700 mm/min. FLEXCUT 125A è in grado di tagliare ed eseguire la marcatura plasma con lo stesso set di consumabili. TOMAHAWK 1538 può sfondare in piena lamiera fino a 20 mm ed è adatto per spessori sottili e medi. Ad esempio su 2mm è possibile tagliare a velocità prossime a 7m/min.

Con TOMAHAWK 1538 vengono fornite 2 torce al plasma, una per i tagli meccanizzati già montati sulla macchina e un’altra per i tagli manuali per operazioni secondarie come ad esempio il taglio di sfridi di lamiera



• Sistema taglio plasma di elevata qualità per acciaio al carbonio ed inossidabile
• Unità compatta con banco da taglio ad acqua
• Cantiere di taglio 1000×2000 mm. & 1500×3000 mm.
• Laser di posizionamento integrato
• Software CAD per la progettazione, digitalizzazione e nesting
• Particolarmente indicato per piccole aziende con spazio limitato
• Package plasma FLEXCUT 125A o TOMAHAWK 1538, ACCUMOVE Controller con software (es. Nesting, database, ecc.) e corpo macchina
• Sistema pronto all’uso in meno di un’ora dopo la consegna e l’installazione.
• Tutti i componenti da un unico fornitore
• 2 anni di garanzia sulla macchina, 3 anni di garanzia sul generatore taglio plasma

Facile da usare:

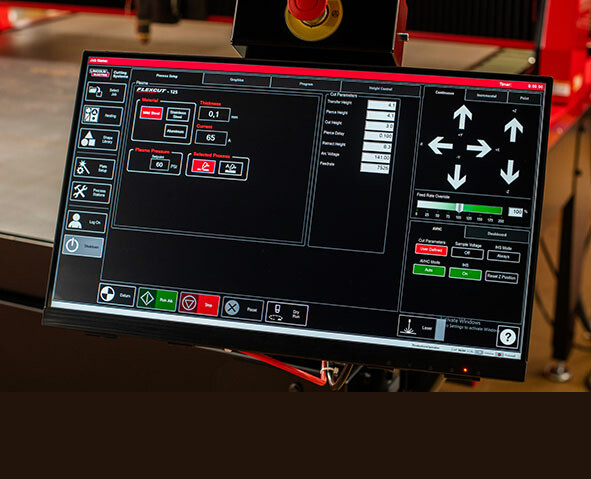

Un intuitivo HMI touch screen da 20" con una libreria di forme integrata di 36 parti ti consentirà di tagliare immediatamente.
La macchina viene fornita con un pacchetto software da installare sul proprio pc per importare formati .dxf, .dwg, disegnare pezzi, modificare e generare programmi macchina.
Un punto laser semplifica l'allineamento dei fogli.

Attraverso la tecnologia FLEXCUT 125 CE con aria compressa, la macchina produce un alto livello di qualità per il taglio su acciaio al carbonio e acciaio inossidabile con efficienza dei costi: lunga durata, riduzione delle operazioni di post-processo con meno bava e migliore qualità del bordo.

SPECIFICHE LINC-CUT CON BANCO AD ACQUA

• Tensione di alimentazione: 230V, monofase, 50/60 Hz 4A
• Sistema di trasmissione: pignone e cremagliera di precisione
• Trasmissione lineare trasversale
• Laser di posizionamento integrato
• velocità di posizionamento: 12700 mm/min
• Specifiche del banco da taglio: Cantiere di taglio 1000 x 2000 / 1500 x 3000 mm
• Altezza tra la parte inferiore della trave e la parte superiore del tavolo: 100 mm, capacità di tagliare su tubi rettangolari o quadrati fino a 90 mm
• Capacità acqua banco:
  • 1000×2000: 260 l
  • 1500×3000: 495 l

• Dimensioni (H x L x l) e pesi:
  • 1000×2000: 1.600x2481x1069 mm, 650kg
  • 1500 x 3000: 1.600 x 3481 x 2027 mm, 850 kg

Controllo ACCUMOVE

• Facile controllo macchina
• Interfaccia HMI touch screen per un funzionamento facile e intuitivo
• Gestione integrata del processo con selezione del materiale e spessore
• Allineamento lamiera
• Laser di posizionamento
• 36 Forme standard integrate
• Modulo di nesting automatico
• Elabora file DXF o DWG
